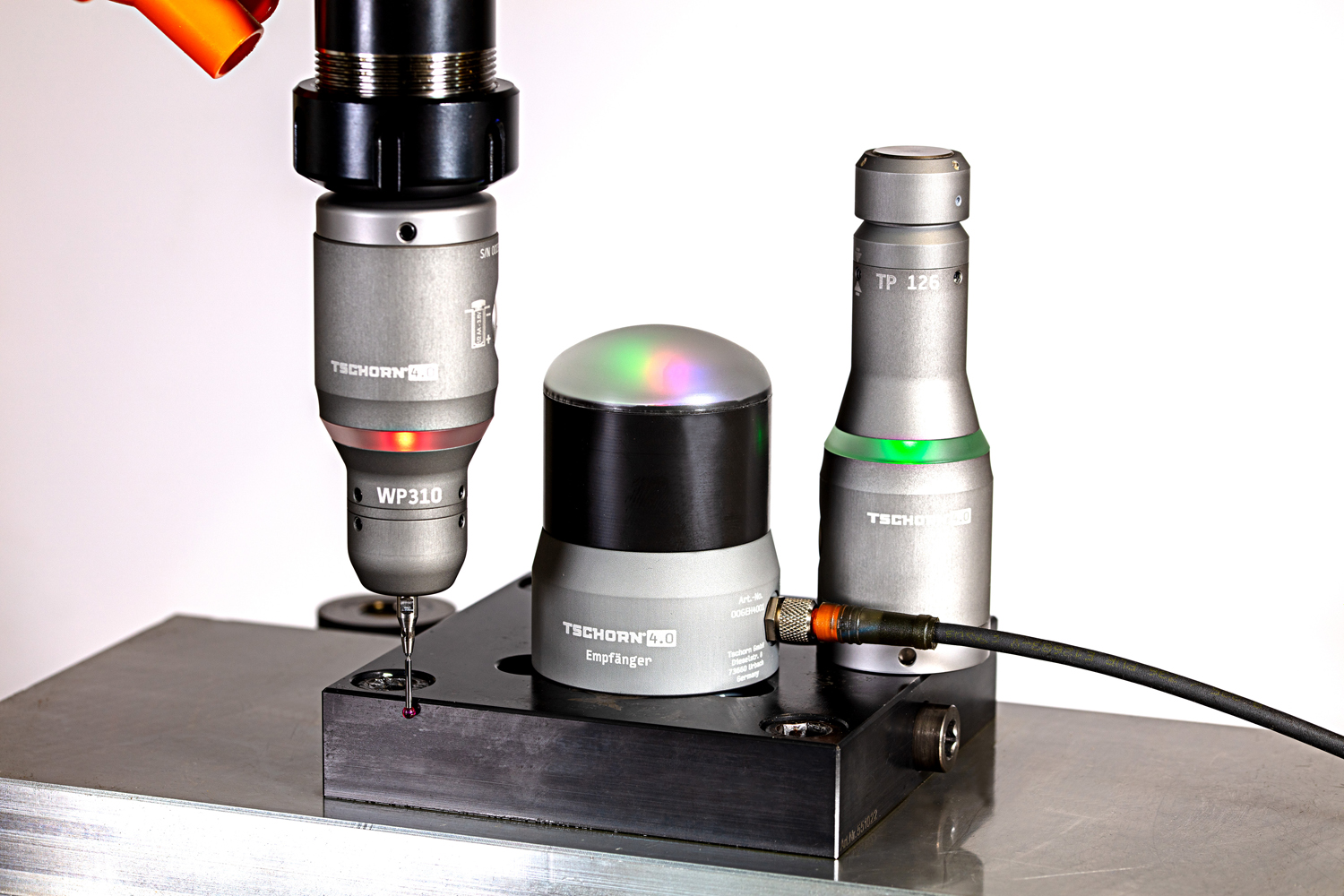

Komplettsystem (WP310+TP126) inkl. Empf. RC100

TSCHORN 4.0

Werkstück- und Werkzeugtaster

Genauigkeit, die zu Ihrer Maschine passt – kein teurer Overkill, sondern praxisgerechte Präzision.

Unsere Tastsysteme sind speziell für die Anwendung auf Bearbeitungsmaschinen entwickelt. Sie bezahlen bei uns nur für die Genauigkeit, die Ihre Maschine auch tatsächlich positionieren kann – keine unnötige und teure Zehntel-μm-Präzision. Das bedeutet: höchste Effizienz bei optimalem Preis-Leistungs-Verhältnis.

Mit der neuen Elektronik bieten beide Systeme WP310 sowie TP126 noch mehr Zuverlässigkeit und Bedienkomfort:
- Längere Laufzeit: Leistungsstarke Batterie mit rund 1 Jahr Lebensdauer (vorher 2 Mon.)
- Optimiertes Antastverhalten: Noch schneller und zuverlässiger messen
- Verbesserte Genauigkeit: WP310 jetzt mit Wiederholgenauigkeit von ±2,5 μm (vorher ±3 μm)
- Kompakte Bauform: deutlich verkürzte Gesamtlänge des WP310

Ihre Vorteile im Überblick:
- Schnelle Ergebnisse: Positionieren & Messen Sie Werkstücke und Werkzeuge direkt im Bearbeitungsprozess
- Unabhängig vom Bediener: Genauigkeit bleibt konstant – egal, wer das System nutzt
- Robust & flexibel: Antastungen auch in nasser Umgebung
- Austauschbare Styli: Für maximale Flexibilität bei unterschiedlichen Anwendungen
- Werkzeugbruchkontrolle & Korrektur: Sicherheit und Produktivität im laufenden Prozess

Einfach nachrüsten – ohne PLC-Eingriff
Viele Kunden glauben, dass sich ein Tastsystem für ihre vorhandene Maschine nicht lohnt – wir beweisen das Gegenteil! Mit Tschorn 4.0 rüsten Sie Ihre gebrauchte Maschine kostengünstig nach:

- Kein Eingriff in die PLC notwendig
- Einschalten durch einfaches Auslenken – keine PLC-Programmierung erforderlich
- Automatisches Ausschalten nach programmierbarer Zeit
- Deutlich geringere Installationskosten

So wird Nachrüsten einfach, schnell und wirtschaftlich

Vorteile:
- taktile Funktionsweise reagiert auf Berührung
- austauschbare Styli
- Messungen sind im Bearbeitungsprozess mit Korrekturen möglich
- Werkzeugkorrektur während der Bearbeitung
- Werkzeugbruchkontrolle

Anwendungsbereich: Nullpunktantastung und Werkzeugtastungen auch in nasser Umgebung

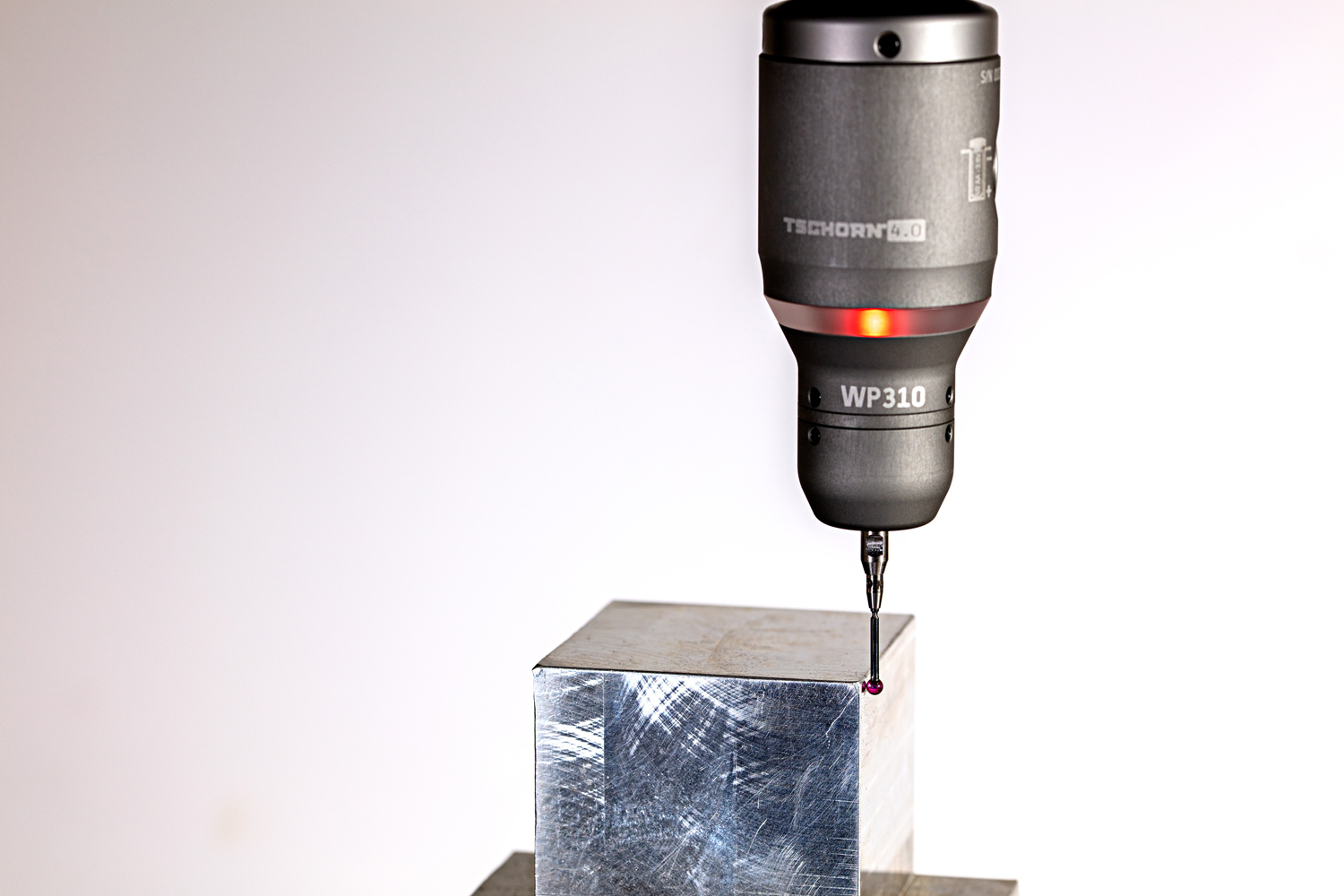

Funktionsprinzip: Der Werkstücktaster sowie der Werkzeugtaster erkennen jegliche Bewegung des Tastkopfes bzw. Auslenken der Tastkugel. Im Moment der Auslenkung wird ein Tastsignal an den Empfänger gesendet. Der Empfänger ist mit der Maschinensteuerung verbunden und gibt das Tastsignal zur weiteren Verarbeitung durch die in der Maschinensteuerung integrierten Messmakros (Messzyklen) weiter.

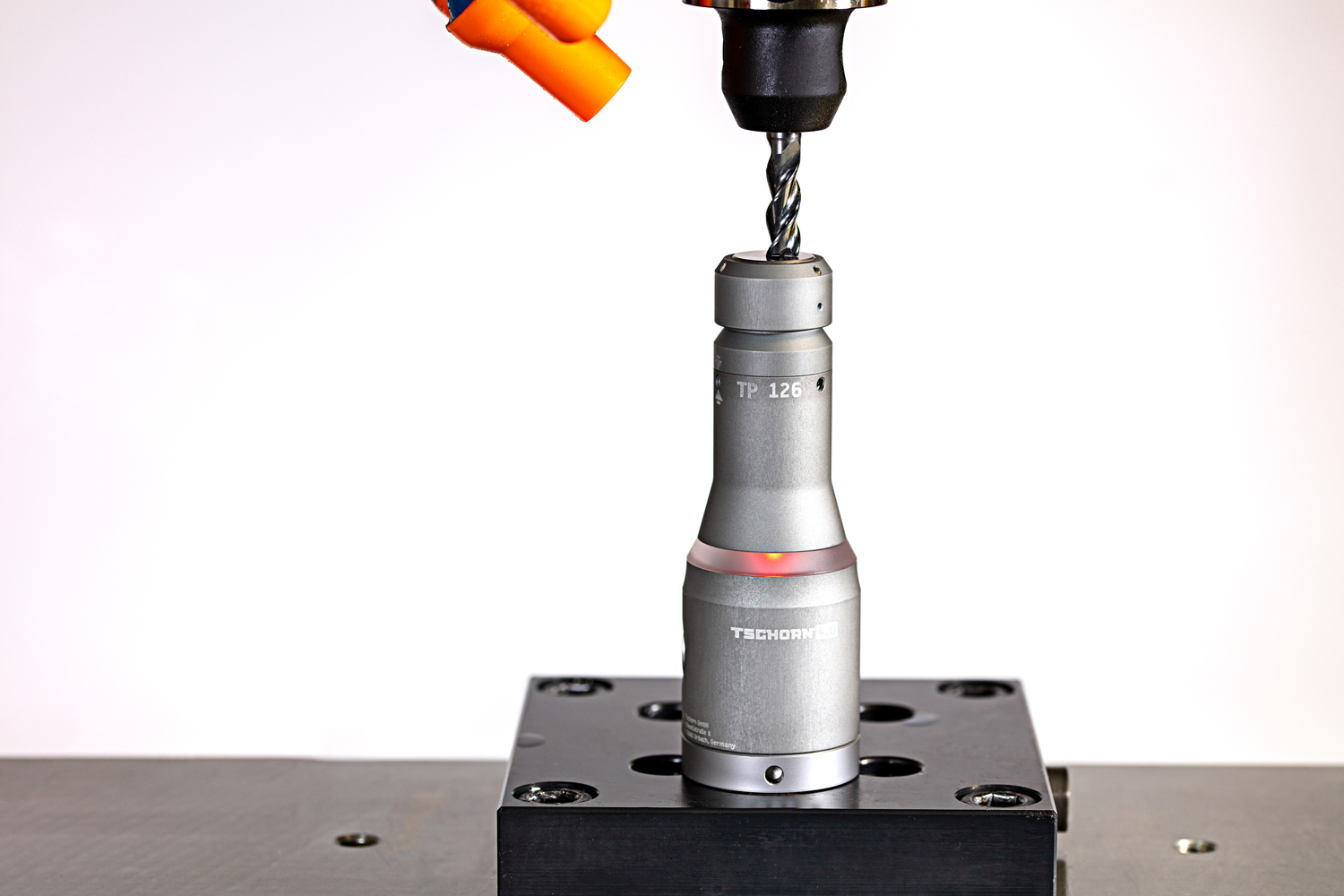

Alternative zum TP126: Wenn Sie nur Ihre Werkstücke vermessen wollen und auf der Suche nach einer kabelgebundenen Lösung sind, empfehlen wir Ihnen unseren TP135.

Software: Smart-Makros von Tschorn

Smart-Makros von Tschorn sind für Siemens, Fanuc, Heidenhain und Mitsubishi kostenlos erhältlich.

Tschorn Smart-Makros wurden speziell für TSCHORN 4.0-Tastsysteme entwickelt und abgestimmt. Original Tschorn Smart-Makros ermöglichen bestmögliche Tast- und Wiederholgenauigkeit.

Spindelorientierung: Grundsätzlich ist das Antasten auf allen Maschinen, ob mit oder ohne Spindelorientierung, möglich. Höchste Genauigkeit kann mit Spindelorientierung erreicht werden. Dabei werden Fehler der Maschine, des Rundlaufs oder des Tasters beim Kalibrieren kompensiert. Ohne Spindelorientierung ist diese Kompensation eingeschränkt.

3-Wege-Antasten: Um möglichst schnell und gleichzeitig präzise anzutasten, ist der Antastvorgang in 3 direkt aufeinanderfolgende Antastungen aufgeteilt:
1. Der erste Tastvorgang erfolgt mit schnellem Vorschub und spart Bewegungszeit.
2. Darauf folgt ein zweiter Tastvorgang mit mittlerem Vorschub.
3. Am Schluss folgt der dritte Tastvorgang mit langsamem Messvorschub für höchste Präzision.

Fragen zur Installation?
Teilen Sie uns einfach Ihre Maschine sowie Maschinensteuerung mit und wir sagen Ihnen sofort, wie schnell die Installation an Ihrer Maschine durchgeführt werden kann!

Sorglospaket
Gerne bieten wir Ihnen unseren Installationsservice innerhalb Deutschlands als Sorglospaket zum Pauschalpreis inkl. Reisekosten an: Sie haben keinerlei Risiko. Denn sollte sich vor Ort herausstellen, dass eine Installation oder Funktion auf Ihrer Maschine nicht möglich wäre, so nimmt Tschorn das Gerät zurück und Ihnen entstehen keinerlei Kosten.
