- Artikel-Nr.: 003000100
Verwendung:

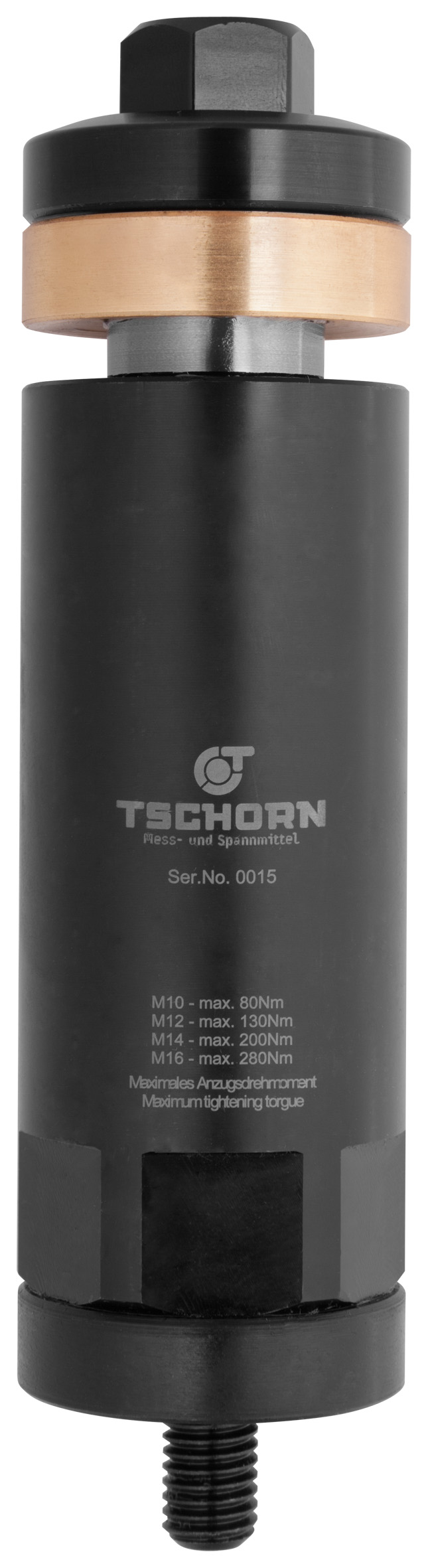

Der Aufspannbolzen ist ein flexibles Spannsystem zum sicheren, präzisen und kraftvollen Aufspannen von Werkstücken mit regelmäßigen und unregelmäßigen Außenkonturen (siehe Spannbeispiele) sowie von Werkstücken, die bei der Bearbeitung in einer bestimmten Höhe über
den Maschinentisch gespannt werden müssen.
Ausführung:
Die Aufspannbolzen werden in den T-Nuten des Maschinentischs fixiert. Enge Toleranzklassen ( js6) gewährleisten ein paralleles Aufspannen zum Maschinentisch. Die Aufspannbolzen der Länge 50 können wahlweise mit M10- oder M12-Gewinde bestellt werden. Bei den
Aufspannbolzen der Länge 100 und 150 besteht die Möglichkeit, die Gewindebolzen (M10, M12, M14, M16) auszutauschen. Beschädigungen am Werkstück werden durch den Spannring aus Messing verhindert. Der Spannbereich der Standardspannschraube beträgt 8-40 mm und
kann mit den als Zubehör lieferbaren Spannschrauben auf maximal 87 mm vergrößert werden.
Lieferumfang:
Aufspannbolzen, Gewindebolzen M10 (nur bei Länge 100 und 150), Zwischenscheibe, Spannring und Spannschraube für Spannbereich 8-40 mm.
Schnelles Rüsten zeichnet unsere Aufspannbolzen besonders aus: schieben Sie die einzelnen Bolzen ohne Spannschraube in die T-Nut des Maschinentisches und positionieren Sie die Bolzen händisch an das Werkstück als Anschlag. Dann ziehen Sie den Aufspannbolzen fest und er dient gleichzeitig als Auflage und zur genauen Positionierung für das Werkstück.
Flexibel für unterschiedlichste Werkstückformen: ob rund, oval, quadratisch oder gar 5-eckig - mit den Aufspannbolzen können Sie verschiedenste Formen aufspannen.
Sicherer Halt: die von oben aufgeschraubten Spannschrauben spannen das Werkstück kraftvoll und sicher auf. Ein weicher austauschbarer Messingring verhindert Beschädigungen oder Kratzer am Werkstück.

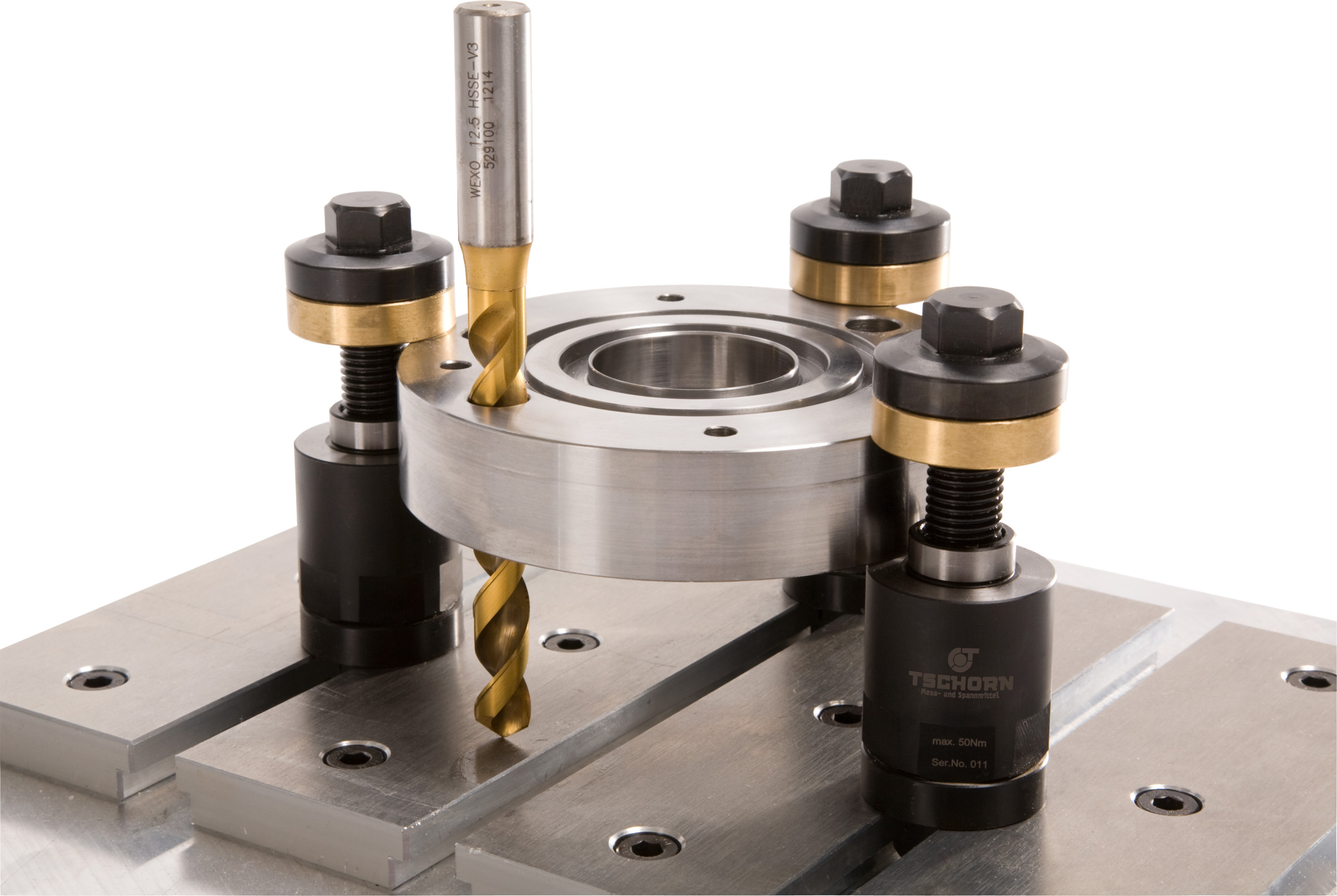

Durchbohren: unter dem Werkstück ist viel Platz - kein Spannbacken, keine Unterlage, nichts stört beim Durchbohren Ihrer Werkstücke mit verschiedensten Lochkreisen.
Die geringe Störkontur ermöglicht vielseitige Bearbeitung auch an sonst nur schwer erreichbaren Stellen.
