Tastsystem Werkzeugtaster TP135 (Kabelanschluss)

595,00 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit 5 Werktage

  • 0014TP135
Tschorn 4.0: Automatische Tastsyteme für jeden Anwendungsfall Mit den Tschorn... mehr
Produktinformationen "Tastsystem Werkzeugtaster TP135 (Kabelanschluss)"

Tschorn 4.0: Automatische Tastsyteme für jeden Anwendungsfall

Mit den Tschorn 4.0-Tastsystemen vermessen Sie Werkzeugen und/oder Werkstücke schnell und unkompliziert auch auf Ihrer Maschine.



Der Invest lohnt sich auf Ihrer alten Maschine nicht?

Doch! - Mit dem kostengünstigen TSCHORN 4.0-System lohnt sich die Investition auch für Sie!



Profitieren Sie von zahlreichen Vorteilen mit einem TSCHORN 4.0-Tastsystem:

- Zeitersparnis

- Wiederholgenauigkeit +/- 3 μm

- Die Genauigkeit ist unabhängig vom Anwender.

- Der Empfänger kann flexibel außerhalb platziert werden.

- Der Anwender hat die Status-LEDs jederzeit gut im Blick.

Tastsystem Werkzeugtaster TP100 (inkl Empfänger RC100) zum schnellen und automatisierten Antasten von Werkzeugen inkl. Makros / Messzyklen für Fanuc oder Siemens.

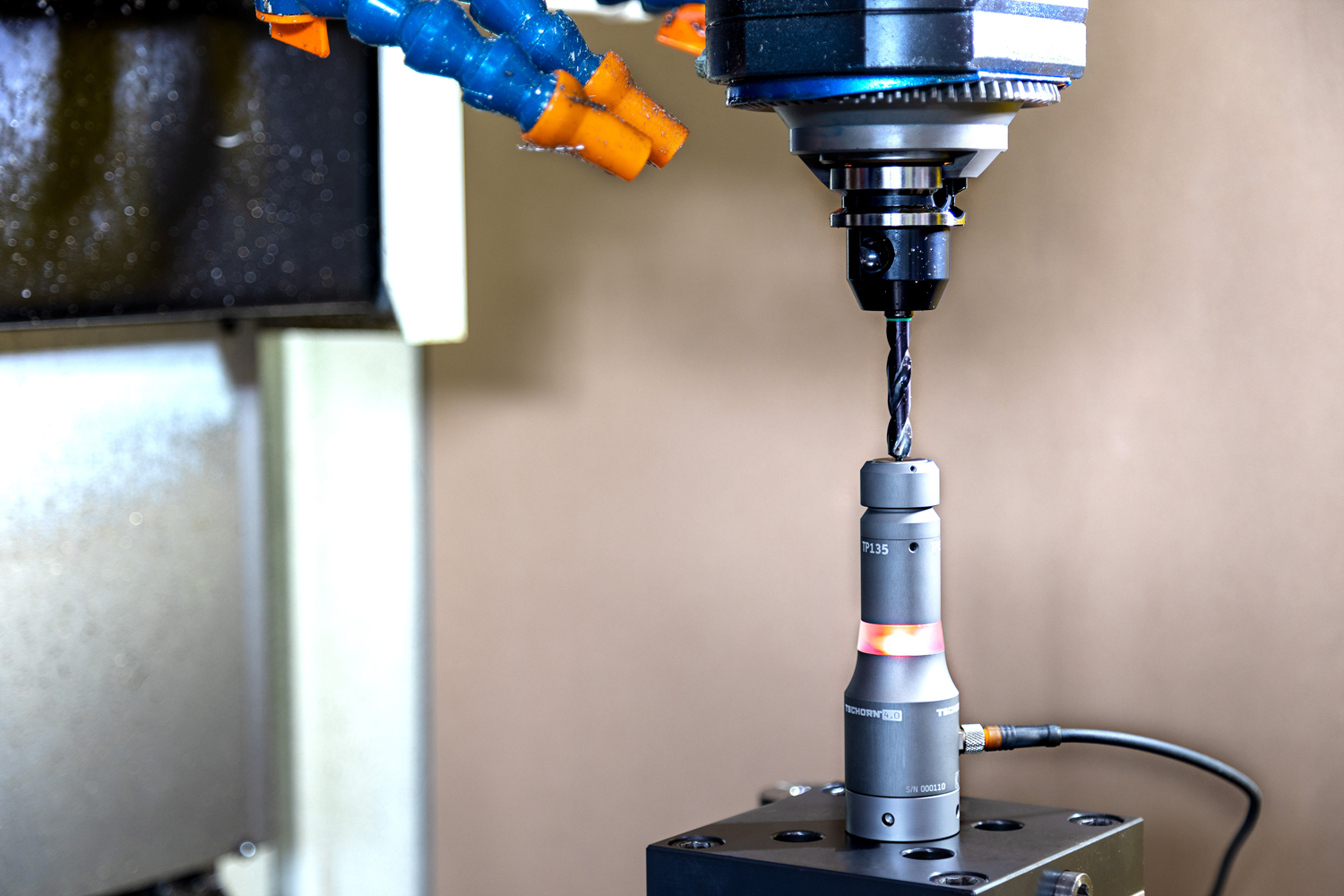

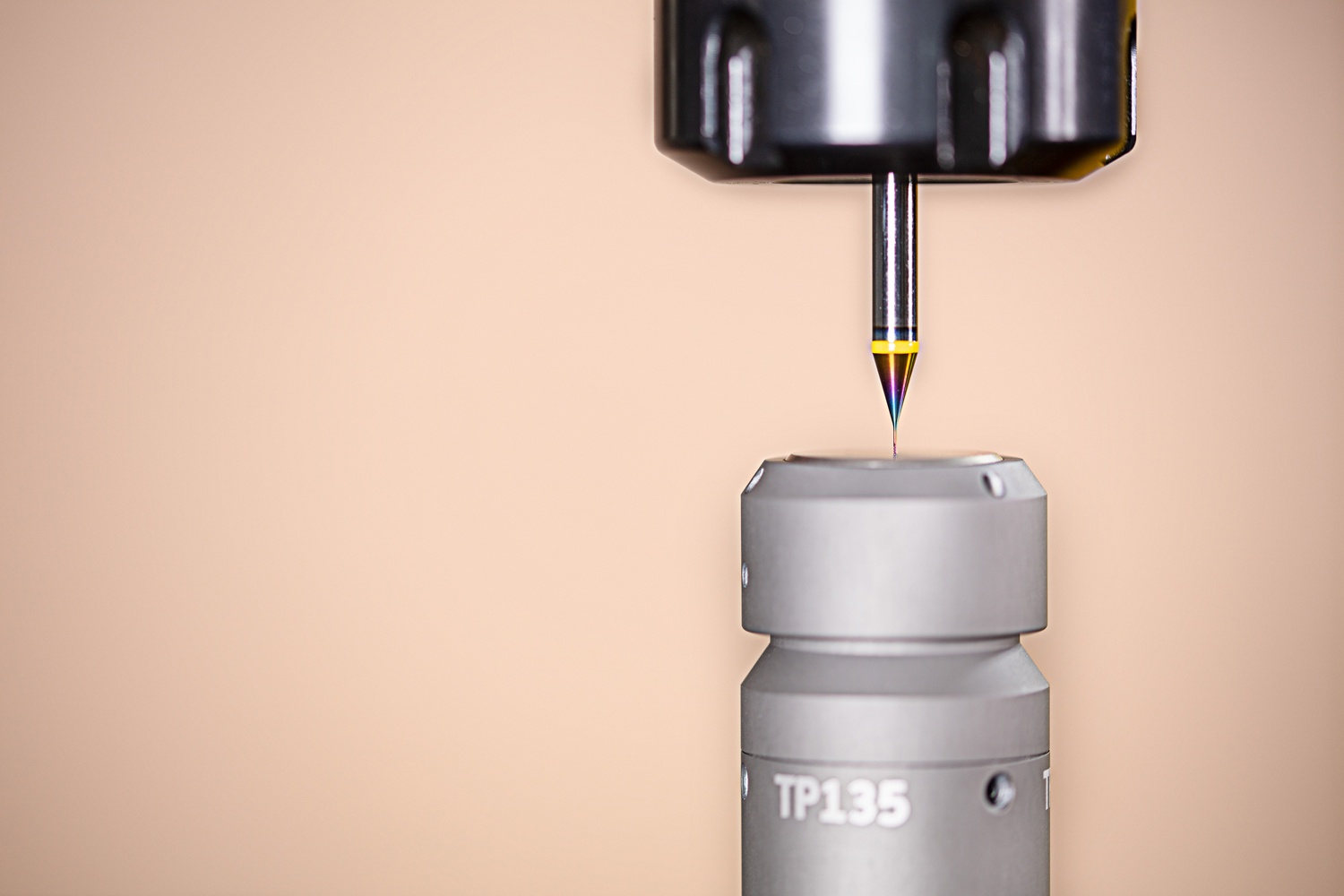

Tastsystem Werkzeugtaster TP135 entspricht dem Tastsyastem TP125, jedoch mit direkter Kabelverbindung.



Vorteile des TP135:

- taktile Funtionsweise - reagiert auf Berührung

- austauschbare Styli

- Messungen sind im Bearbeitungsprozess mit Korrekturen möglich

- Werkzeugkorrektur während der Bearbeitung

- Werkzeugbruchkontrolle



Anwendungsbereich: Nullpunkt-Antastung und Werkzeugtastungen

auch in nasser Umgebung.



Funktionsprinzip: Der Werkstücktaster sowie der Werkzeugtaster erkennen jegliche Bewegung des Tastkopfes bzw. Auslenken der Tastkugel. Im Moment der Auslenkung wird ein Tastsignal an den Empfänger gesendet. Der Empfänger ist mit der Maschinensteuerung verbunden und gibt das Tastsignal zur weiteren Verarbeitung durch die in der Maschinensteuerung integrierten Messmakros (Messzyklen) weiter.



Smart-Makros von Tschorn sind für Siemens und Fanuc kostenlos erhältlich. Tschorn Smart-Makros wurden speziell für TSCHORN 4.0-Tastsysteme entwickelt und abgestimmt. Original Tschorn Smart-Makros ermöglichen bestmögliche Tast- und Wiederholgenauigkeit.



Spindelorientierung: Grundsätzlich ist das Antasten auf allen Maschinen, ob mit oder ohne Spindelorientierung, möglich. Höchste Genauigkeit kann mit Spindelorientierung erreicht werden. Dabei werden Fehler der Maschine, des Rundlaufs oder des Tasters beim Kalibrieren kompensiert. Ohne Spindelorientierung ist diese Kompensation eingeschränkt.



3-Wege-Antasten: Um möglichst schnell und gleichzeitig präzise anzutasten, ist der Antastvorgang in 3 direkt aufeinanderfolgende Antastungen aufgeteilt:

1. Der erste Tastvorgang erfolgt mit schnellem Vorschub und spart Bewegungszeit.

2. Darauf folgt ein zweiter Tastvorgang mit mittlerem Vorschub.

3. Am Schluss folgt der dritte Tastvorgang mit langsamem Messvorschub für höchste Präzision.



Fragen zur Installation?

Teilen Sie uns einfach Ihre Maschine sowie Maschinensteuerung mit und wir sagen Ihnen sofort, wie schnell die Installation an Ihrer Maschine durchgeführt werden kann!



Sorglospaket (innerhalb Deutschlands)

Gerne bieten wir Ihnen unseren Installationsservice als Sorglospaket zum Pauschalpreis inkl. Reisekosten an: Sie haben keinerlei Risiko. Denn sollte sich vor Ort herausstellen, dass eine Installation oder Funktion auf Ihrer Maschine nicht möglich wäre, so nimmt Tschorn das Gerät zurück und Ihnen entstehen keinerlei Kosten.
